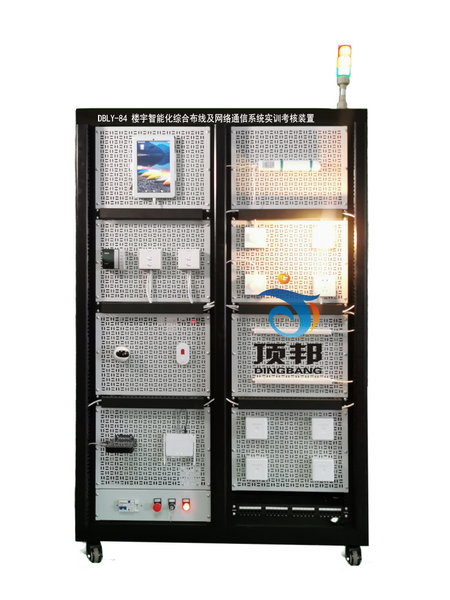

DBLY-84 楼宇智能化综合布线及网络通信系统实训考核装置
参考图片
1、设备概述:楼宇智能化综合布线及网络通信系统实训考核装置由高级铝型材支架、开放式标准19″机架、网孔挂板、网络设备、辅材及工具六部分组成。 楼宇智能化综合布线及网络通信系统实训考核装置以清晰合理的结构的系统,按综合布线系统的国际标准,从综合布线工程技术基本概念出发,学生通过这套装置上的实际操作训练,可迅速掌握综合布线的设计施工技术、工程管理技术、网络测试技术、验收及维护的的全部技能。并围绕工程实践中的具体案例进行实训,有效提高网络布线设计和施工实践能力。 系统装置包括“计算机网络压接线实验装置”和“网络线制作与测试实验装置”,首先可通过实验部分学会基本的RJ45网络跳线、网络配架、通讯配线架(110语音)的各种压线训练及检测,掌握基本技能后即可进行实训操作。实训操作时,还需要学生自主设计一个方案,并对其场所设定PVC线槽的走位及单个面板信息口的数量及需要预定的语音口。并通过管理间的跳线进行合理的分配。6U机架式带彩色LED色块显示功能的网络压接线实训测试仪(彩色LED色块显示灯,共96个)1台,每芯线端接对应彩色LED发光块,直观持续显示端接连接状况和线序,分48组共有96个发光色块,同时显示6根双绞线全部端接情况,直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。彩色LED显示功能的网络跳线检测及故障演示仪1台,对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块,直观持续显示连接状况和线序,分为32组共有64个发光色块灯,并设有线缆类型、组别、故障类型提示灯,可快速同时检测出4根跳线压接情况。故障模拟演示功能,设置6组(正确、反接、跨接、断路、交叉、短路)常见网络布线正确与故障类型。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。 3、主体配置:
电源输入:单相三线 AC220V 50Hz; 整机功耗:≤0.2KW; 外形尺寸:1300mm×800mm×1880mm(长×宽×高)。 友情提示:
1、货品验收:阁下收货时请检查楼宇智能化综合布线及网络通信系统实训考核装置的货品外观,核实楼宇智能化综合布线及网络通信系统实训考核装置的数量及配件,拒收处于受损状态的楼宇智能化综合布线及网络通信系统实训考核装置;
2、质保:顶邦将为阁下提供楼宇智能化综合布线及网络通信系统实训考核装置产品说明书内的质保条件和质保期,在质保范围内提供对楼宇智能化综合布线及网络通信系统实训考核装置的免费维修,超出条件承诺时提供对楼宇智能化综合布线及网络通信系统实训考核装置的有偿维修;
3、退换货:阁下单方面原因导致的楼宇智能化综合布线及网络通信系统实训考核装置选型错误或楼宇智能化综合布线及网络通信系统实训考核装置购买数量错误,造成楼宇智能化综合布线及网络通信系统实训考核装置的退换货要求,将不被接受;
4、货期:楼宇智能化综合布线及网络通信系统实训考核装置的发货期为参考值,如您需要了解楼宇智能化综合布线及网络通信系统实训考核装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对楼宇智能化综合布线及网络通信系统实训考核装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关楼宇智能化综合布线及网络通信系统实训考核装置的咨询。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
